Установка динамиков в дверь.

В нижней левой части двери есть штатные места для установки динамиков. Выбор динамиков, как и магнитолы, имеет ряд нюансов.

Максимальный внешний диаметр динамиков - 165мм. Он же и оптимальный. Меньший размер динамиков может привести к большим мукам творчества. Так же есть особенность установки по глубине. Т.к. в этом месте опускается стекло. Глубина динамиков должна быть 44-47мм.

Подобные типоразмеры выпускают фирмы Sony и JVC. Кроме того, понадобятся 8 пистонов для установки в пазы под саморезы, саморезы 8шт., термоусадочная трубочка.



Внимание!!!!  При подключении динамиков соблюдайте полярность

Провода красного (в левой двери), и малинового (в правой) - имеют полярность "+"

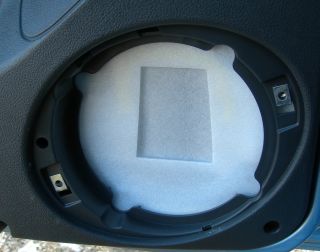

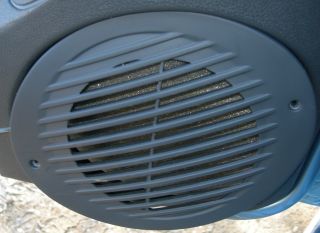

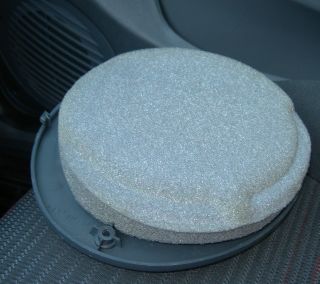

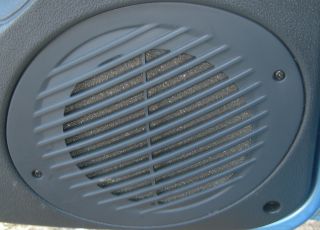

1. Снимаем  декоративную накладку и находящийся за ней кусок звукоизолирующего поролона.

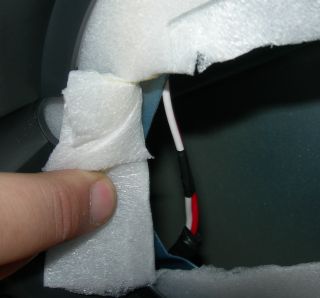

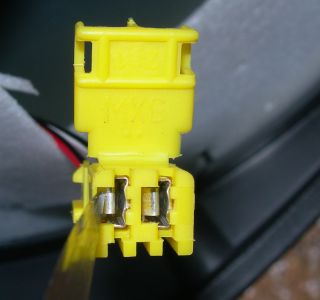

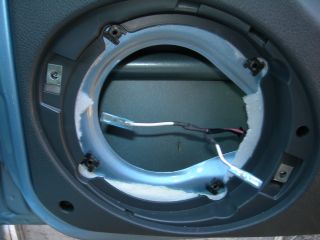

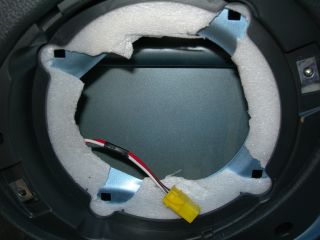

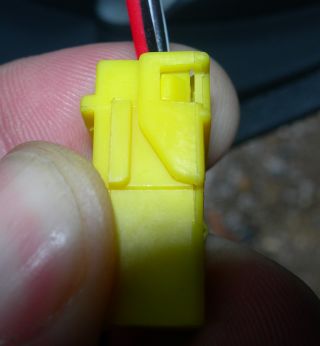

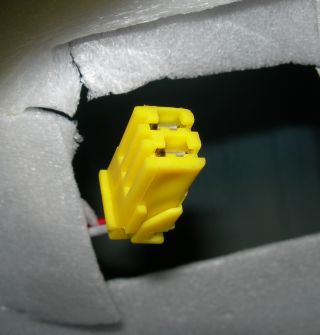

2. Изоляцию из пластика можно удалить. За ней на стяжке закреплены провода. Клеммы зафиксированы в желтом держателе. На торцах расположены фиксаторы, которые надо освободить и извлечь клеммы.

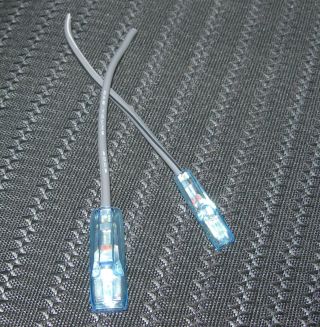

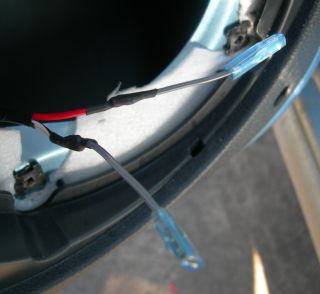

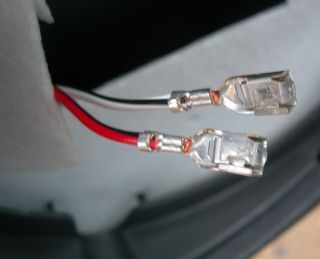

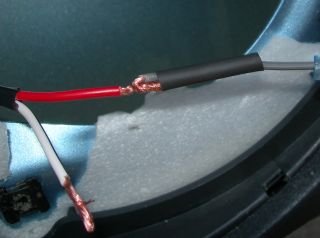

3.  Далее, необходимо проверить подходят ли заводские клеммы к динамикам. Как правило, в комплекте с динамиками идут оригинальные провода с нужными клеммами. Если установленные клеммы не подходят, срезаем их. Отрезаем от проводов с динамиков кусок с клеммами длиной 5-7см и зачищаем. Одеваем на провод кусочек термоусадочной трубочки длиной 2-3см. Скручиваем провода. На место скрутки ставим термоусадочные трубочки и обжимаем их, нагревая газовой зажигалкой.

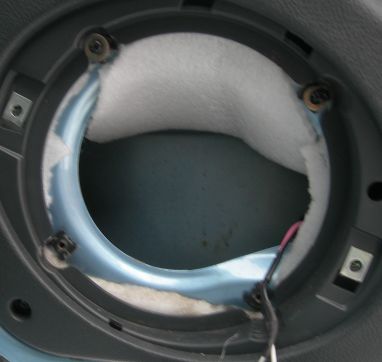

4.  Освобождаем места под пистоны. Пистоны под саморез для отечественных авто, придется обрезать ножом под нужный размер.

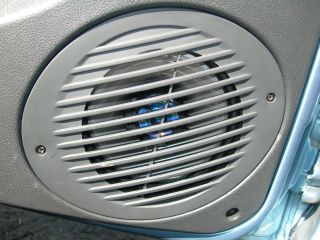

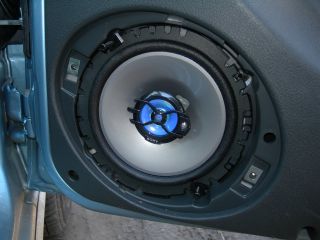

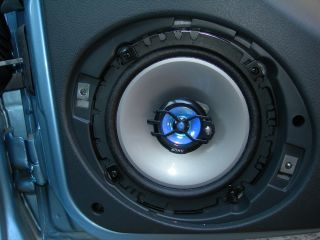

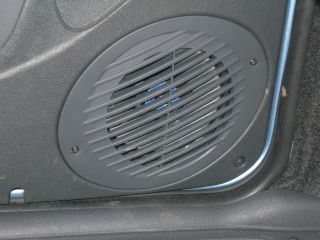

5.   Одеваем клеммы проводки на динамики и устанавливаем динамики в проем. Фиксируем их саморезами. Для более плотной посадки использованы пружинные скобы, которые шли в комплекте поставки динамиков. Ставим на место декоративную накладку. И прикручиваем ее 2-мя саморезами.

В данном случае описана установка магнитолы JVC  G332 и колонок Sony 1735.

Результаты звучания превзошли все ожидания. Звук неплохой и ощущение, что он идет от торпедо, а не от дверей.

Если  Вам необходимо, что бы в машине что-то "бухтело", то этого хватит с лихвой.

ВНИМАНИЕ !!!



Изолон для установки лучше не удалять.

Он играет важную роль в герметизации дверной панели.

Но, если это пришлось сделать, то рекомендую вклеить клапан для защиты от влаги!
